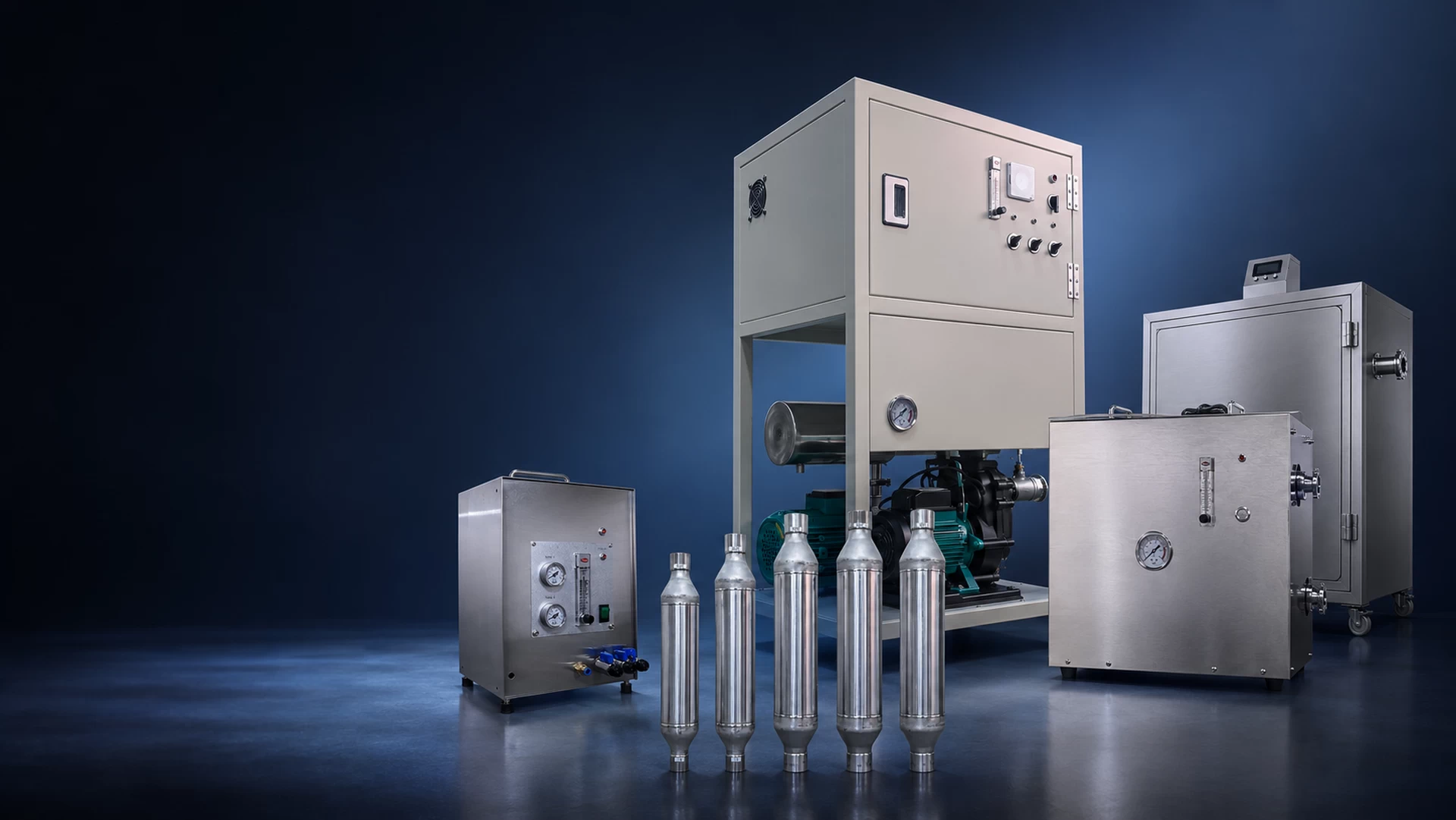

구조와 운전 방식으로 구분한
나노버블 제품 플랫폼

Bubble Mixer Core Technology

SQN·HQN·HEN Bubble Mixer는 아너테크 나노버블 제품 플랫폼의 기반이 되는 핵심 부품으로서 사용 목적, 필요 유량에 따라 선정되어 사용됩니다. 구조상 사용 가능한 수질 및 범위에 제한이 있다는 단점이 있습니다.

초소형 나노버블 플랫폼

소담(SODAM)은 SQN 초소형 가압형 Bubble Mixer를 기반으로 한 저유량 나노버블 플랫폼입니다. 설치 공간이 제한되거나 사용 지점에서 필요한 양의 나노버블수·기능수를 직접 공급해야 하는 장비에 적합합니다.

초소형 고압 나노버블 시스템

저유량 환경에서 고압 조건으로 나노버블수·기능수를 공급하는 초소형 시스템

의료용 수관관리 산소수·수소수 제조

자세히 보기 →

×

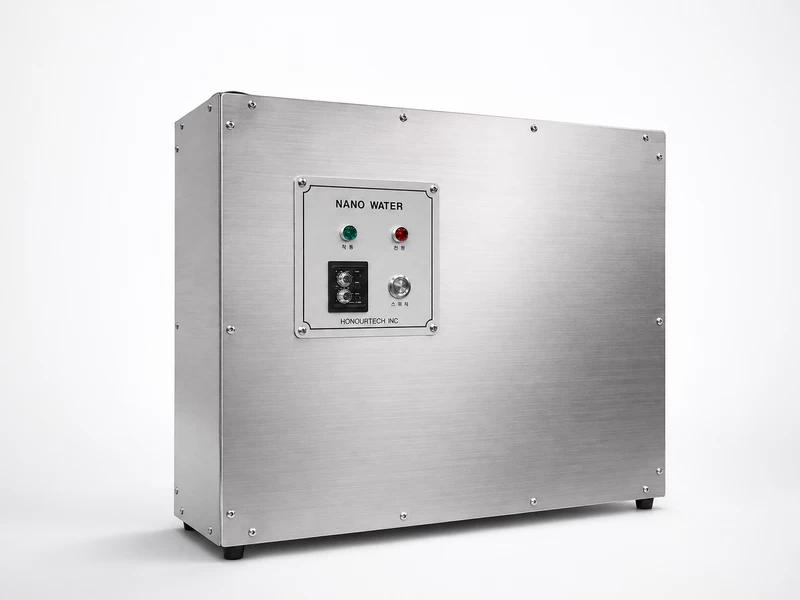

초소형 고압 나노버블 시스템

SQN COMPACT · HIGH-PRESSURE SERIES

SQN 버블믹서를 기반으로, 저유량 환경에서도 안정적인 고압 나노버블 생성이 가능한 초소형 시스템입니다. 치과 진료 유닛처럼 좁은 설치공간에서 사용 지점(POU) 공급이 필요한 곳에 적합합니다.

주요 특징

• 초소형 펌프 사용
• 처리 유량: 0.5 ~ 3.0 L/min, 작동 압력: 3.5 ~ 4.0 bar
• 장비 내장형 초소형 구성
• 고농도 고밀도 나노버블 생성

추천 어플리케이션

• 치과 진료 유닛 급수계통 위생 관리
• 의료용 수관 위생 관리
• 산소수·수소수 등 기능수 제조

사용 가능 가스

O₂ H₂ Air

초소형 저압 나노버블 시스템

저압 조건에서 목적 기체 기능수를 공급하는 생활·뷰티 응용 전용 시스템

스킨 케어

자세히 보기 →

이 플랫폼의 산업별 사업화 준비 단계는 사업분야 페이지에서 확인할 수 있습니다.

×

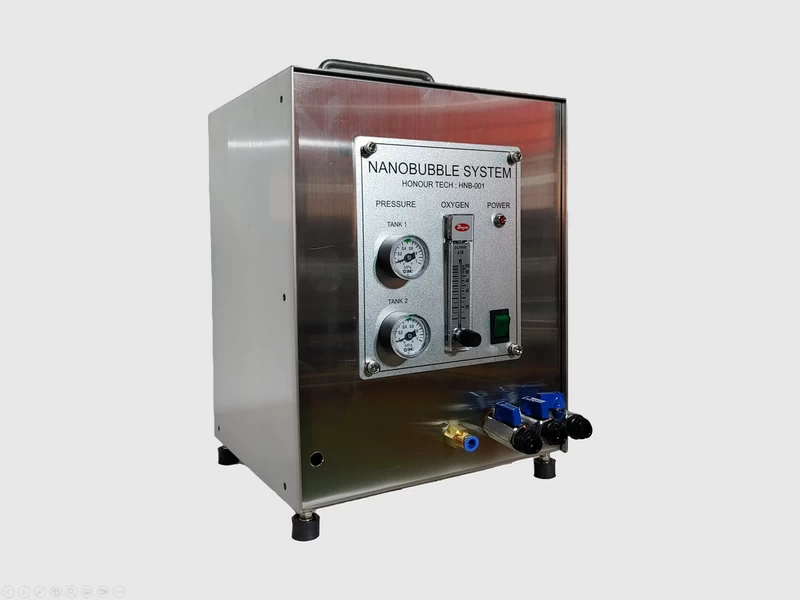

초소형 저압 나노버블 시스템

SQN COMPACT · LOW-PRESSURE SERIES

SQN 버블믹서를 저압 조건으로 구성한 생활·뷰티 응용 전용 시스템입니다. 의료적 효능이나 건강 효과와는 구분하여, 제품·수질 특성 중심으로 소개합니다.

주요 특징

• 초소형 펌프 사용
• 처리 유량: 0.5 ~ 2.0 L/min, 작동 압력: 1.0 ~ 2.5 bar
• 저압 고밀도 나노버블 생성

추천 어플리케이션

• 스킨·두피 케어
• 산소수·수소수 제조

사용 가능 가스

O₂ H₂

저압 순환형 나노버블 플랫폼

가람(GARAM)은 HEN 저압 순환형 Bubble Mixer를 기반으로 저장조와 수계를 연속 순환하는 대유량 나노버블 플랫폼입니다. 펌프 방식에 따라 두 가지로 구분됩니다.

수중펌프형 나노버블 시스템

수중펌프를 이용해 저장조·수역에 직접 투입하는 저압 순환형 시스템

농업·관개수 수산·양식 호소·연못

자세히 보기 →

×

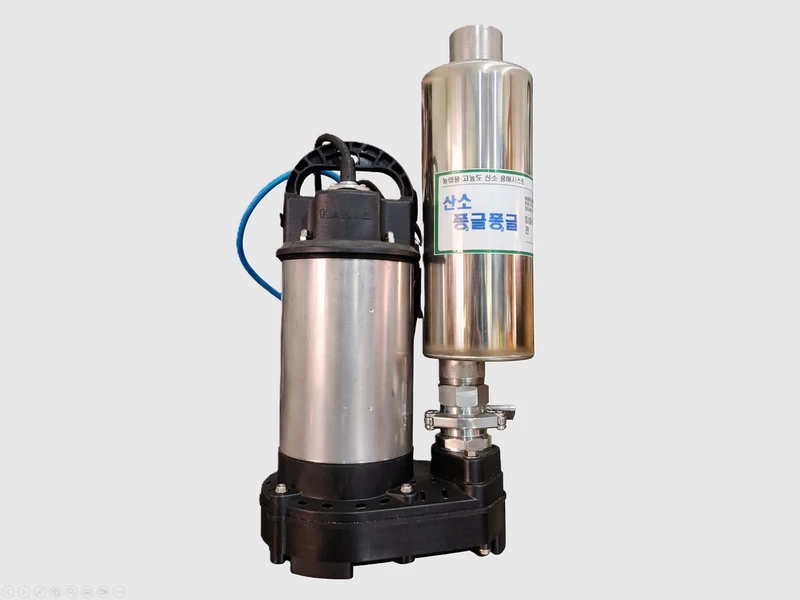

수중펌프형 나노버블 시스템

SUBMERSIBLE PUMP SERIES

HEN 버블믹서와 수중펌프를 결합해, 원수 저장조·양식조·자연 수역에 직접 투입하는 저압 순환형 시스템입니다.

주요 특징

• 수중 펌프 저수조·수중 직접 투입 방식
• 처리 유량: 3.0 ~ 25.0 ㎥/hr (대용량 필요시 HEN 버블믹서 병렬 연결)
• 작동 압력: 1.0 ~ 1.5 bar
• 저압 대유량 순환
• 목표 DO 기준에 따라 운영시간 조정 방식

추천 어플리케이션

• 수경재배·시설원예·관개수 용존산소 개선
• 양식장 순환수 용존산소 개선
• 호소·저수지 수질 개선

사용 가능 가스

O₂ Air

농업 실증사례 보기 →  ·  수처리·수생태 사례 보기 →

원심펌프형 나노버블 시스템

지상형 원심펌프로 배관을 통해 순환 공급하는 저압 시스템

발효·미생물 폐수 재이용 수영장·친수시설 농업·스마트팜 호소·저수지·연못

자세히 보기 →

×

원심펌프형 나노버블 시스템

CENTRIFUGAL PUMP SERIES

HEN 버블믹서와 지상형 원심펌프를 결합해, 배관을 통해 저장조·순환계통으로 공급하는 저압 시스템입니다.

주요 특징

• 원심 펌프 이용, 저수조 연결 순환 구성
• 처리 유량: 3.0 ~ 25.0 m³/hr (대용량 필요시 HEN 버블믹서 병렬 연결)
• 작동 압력: 1.0 ~ 2.5 bar
• 기존 여과·순환 계통과 연결 가능

추천 어플리케이션

• 발효·미생물 안정적 배양
• 세차폐수 재이용 (오존 처리)
• 수영장·친수시설 수질 개선
• 농업·스마트팜 용존산소 개선, 호소·저수지·연못 수질 개선

사용 가능 가스

O₂ O₃ Air

세정·세탁 사례 보기 →  ·  수처리·수생태 사례 보기 →

이 플랫폼의 산업별 사업화 준비 단계는 사업분야 페이지에서 확인할 수 있습니다.

가압 모듈형 나노버블 플랫폼

나래(NARAE)는 HQN 가압형 Bubble Mixer를 기반으로 한 산업용 플랫폼입니다. 유량 구간, 제어 방식, 응용 기체에 따라 네 가지로 구분됩니다.

가압펌프 나노버블 시스템 — 소용량형

유량 1.5 ㎥/hr 이하의 소용량 가압 시스템

연구용 파일럿 테스트용

자세히 보기 →

×

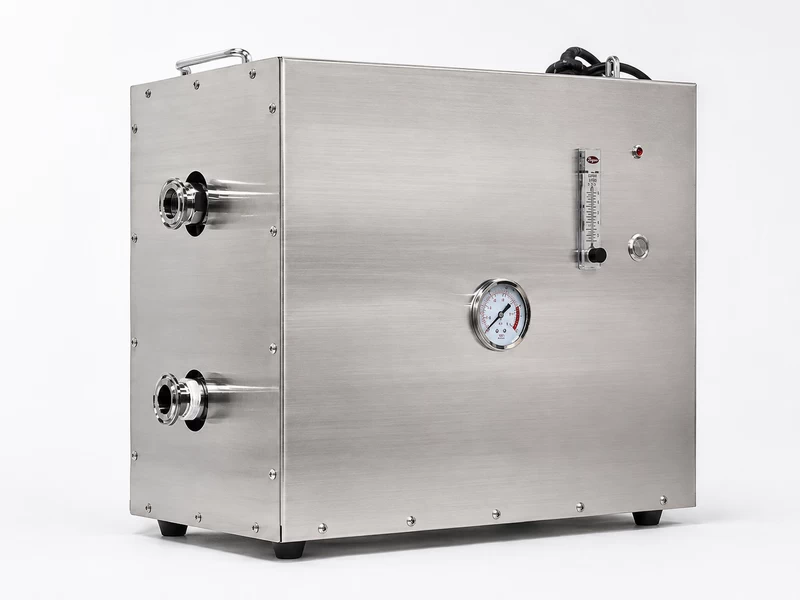

가압펌프 나노버블 시스템 — 소용량형

HQN PRESSURIZED · COMPACT FLOW SERIES

HQN 버블믹서 기반의 가압펌프 시스템 중, 유량 1.5 ㎥/hr 이하의 소용량 구성입니다. 연구·실험실 환경과 신규 공정의 파일럿 검증에 적합합니다.

주요 특징

• 자흡식 가압 펌프 사용
• 처리 유량: 0.5 ~ 1.5 ㎥/hr, 작동 압력: 3.0 ~ 3.5 bar
• 유량 1.5 ㎥/hr 이하 소용량 구성
• 다양한 기체 (O₂·O₃·CO₂) 적용 가능
• 높은 기체 용해율, 고밀도·고순도 나노버블 생성

추천 어플리케이션

• 대학·연구기관의 나노버블 기초 실험
• 신규 공정 파일럿 테스트

사용 가능 가스

O₂ O₃ CO₂ Air

가압펌프 나노버블 시스템 — 표준·대용량형

유량 5 ㎥/hr 이상, 원심펌프 직렬 구성이 가능한 산업용 가압 시스템

세정·세척 정밀 세정·세척 하수·폐수 처리 오존 산화·AOP 방역·위생 농업·관개수

자세히 보기 →

×

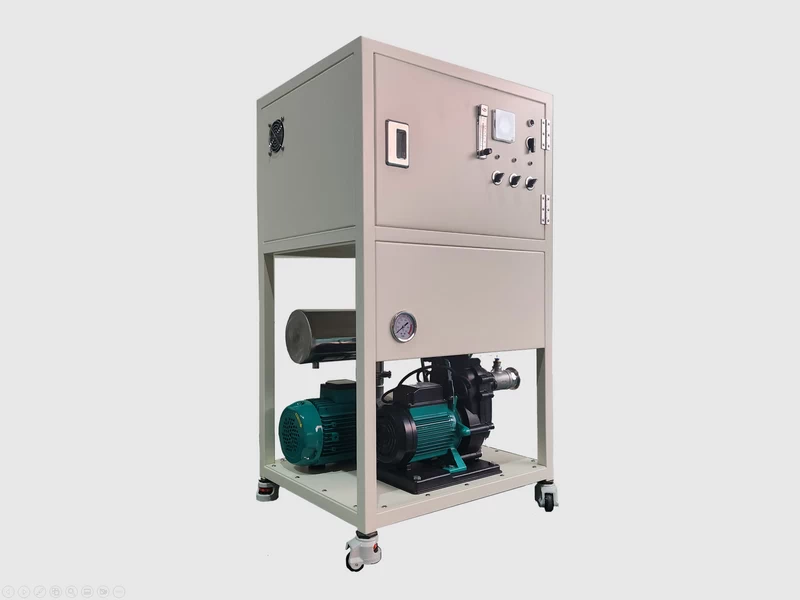

가압펌프 나노버블 시스템 — 표준·대용량형

HQN PRESSURIZED · STANDARD SERIES

HQN 버블믹서 기반, 유량 5 ㎥/hr 이상의 표준·대용량 가압 시스템입니다. 필요에 따라 원심펌프를 직렬로 구성할 수 있으며, 대부분 수조 → 시스템 → 수조 순환 방식으로 운전합니다.

주요 특징

• 가압 펌프 이용, 필요시 원심펌프 부가 설치
• 처리 유량: 5.0 ~ 25.0 m³/hr (대용량 필요시 HQN 버블믹서 병렬 연결)
• 높은 기체 용해율, 고밀도 고순도 나노버블 생성

추천 어플리케이션

• 세정·세척: 상업 세탁, 세차, 식기세척, 농산물·식품 원료 세척, 김 원초 세척 등
• 정밀 세정·세척: 제약·화학 분야 WIP·CIP 등
• 하·폐수 처리: 분산형 STP, 생물반응조, 처리수 폴리싱 등
• 오존 산화·AOP: 염색·축산 폐수 탈색 등
• 스마트팜·수경재배·담액재배: 용존산소 향상

사용 가능 가스

O₂ O₃ Air

세정·세탁 사례 보기 →  ·  AOP·오존처리 사례 보기 →  ·  수처리·수생태 사례 보기 →

인라인 나노버블 시스템

배관 토출구 개방 시 자동 작동하는 인라인·인버터 방식 시스템

상업용 세탁 산업·정밀세정

자세히 보기 →

×

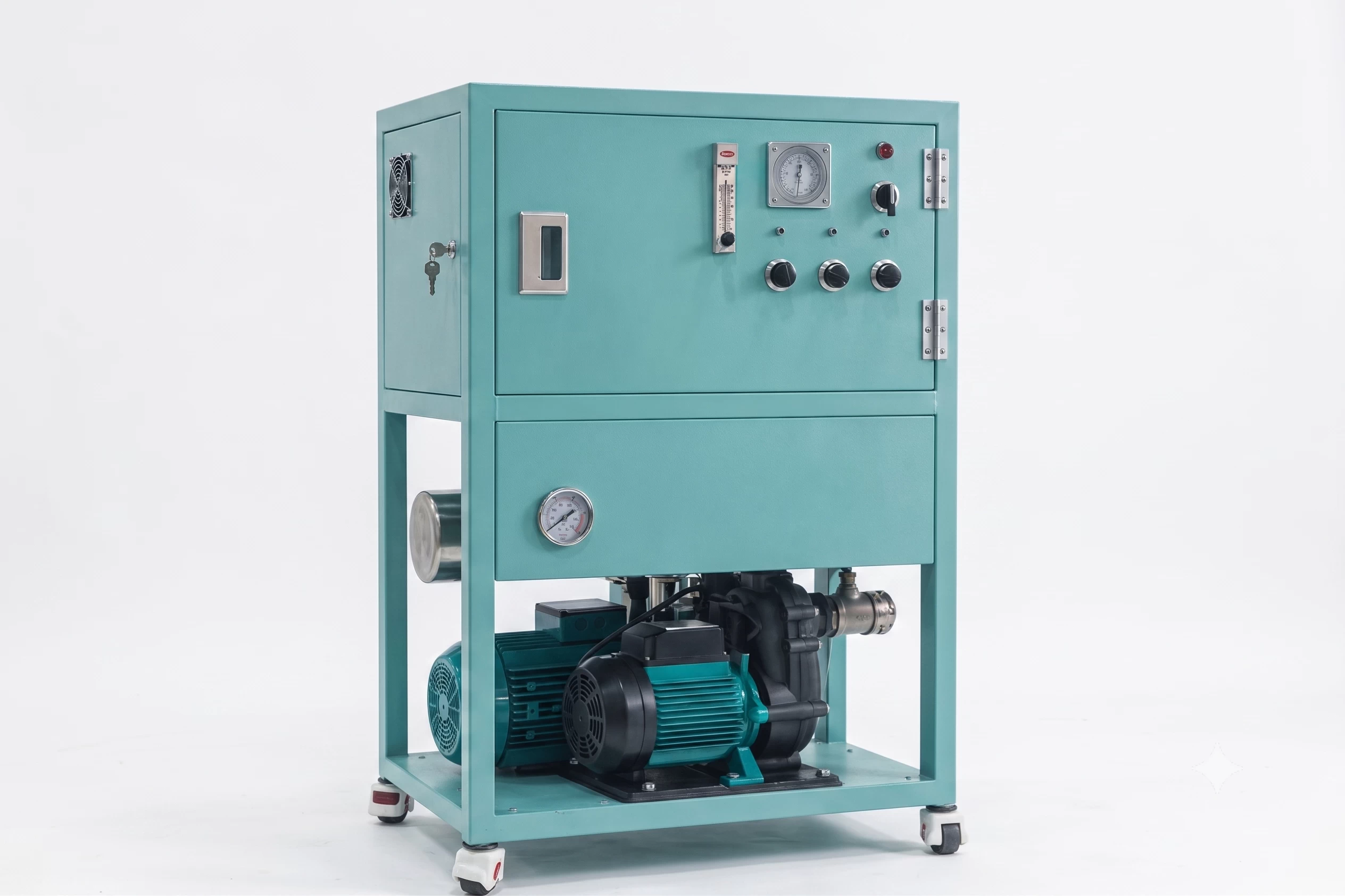

인라인 나노버블 시스템

IN-LINE · INVERTER CONTROL SERIES

HQN 버블믹서를 인라인 방식으로 구성해, 토출구 배관이 열리면 인버터 제어에 따라 자동으로 작동하는 시스템입니다.

주요 특징

• 가압 인버터 펌프, 필요시 원심펌프 부가 설치
• 처리 유량: 5.0 ~ 25.0 m³/hr (대용량 필요시 HQN 버블믹서 병렬 연결 가능)
• 높은 기체 용해율, 고밀도 고순도 나노버블 생성
• 인라인 배관 연결 구성
• 토출구 개방 시 자동 작동(인버터 제어)
• 기존 급수 계통에 연결 용이

추천 어플리케이션

• 상업용 세탁 설비
• 산업·정밀 세정 설비

사용 가능 가스

O₂ O₃ Air

CO₂ 응용 나노버블 시스템 개발 중

동일 버블믹서 기반이나 구조·배열이 다른 CO₂ 전용 시스템

pH조절 CCUS

자세히 보기 →

×

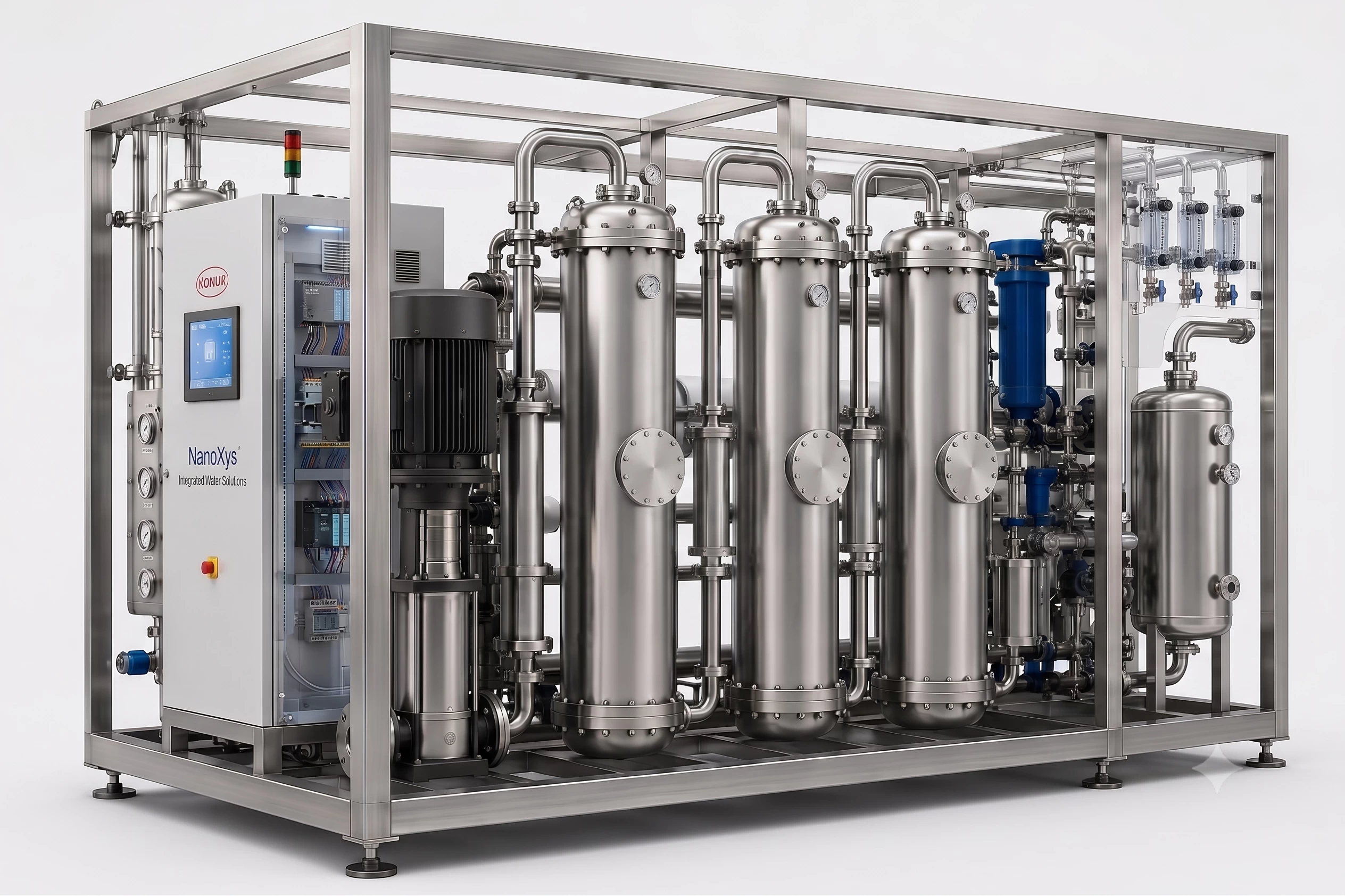

CO₂ 응용 나노버블 시스템

CO₂ APPLICATION SERIES · In Development

HQN 버블믹서를 기반으로 하되, CO₂ 전달·용해에 맞춰 구조와 배열을 별도로 구성한 전용 시스템입니다. 공정수 pH 제어와 장기적인 CCUS 응용 가능성을 함께 검토하고 있습니다.

주요 특징

• CO₂ 전용 구조·배열 설계
• 가압 펌프, 필요시 원심펌프 부가 설치
• 처리 유량: 1.5 ~ 10.0 m³/hr
• 높은 기체 용해율, 고밀도 고순도 나노버블 생성
• 공정수 pH 제어 지원
• 장기적인 CCUS 응용 연구 중

추천 어플리케이션

• 공정수 pH 제어
• 탄산화 공정(연구개발 단계)

사용 가능 가스

CO₂

이 플랫폼의 산업별 사업화 준비 단계는 사업분야 페이지에서 확인할 수 있습니다.

Nano Pulse Jet 시스템

미르(MIR)는 HEN 또는 HQN Bubble 시스템이 만든 나노버블수에 PULSE JET 기술을 결합해, 세정 대상에 맥동·파동 유체 에너지를 직접 전달하는 독립 세정 시스템입니다. 교차 오염을 방지해야 하는 분야에 최적화된 모델입니다.

Nano Pulse Jet 시스템

나노버블수에 맥동·파동 유동을 결합한 세정 전용 시스템

WIP·CIP 정밀 세척

자세히 보기 →

×

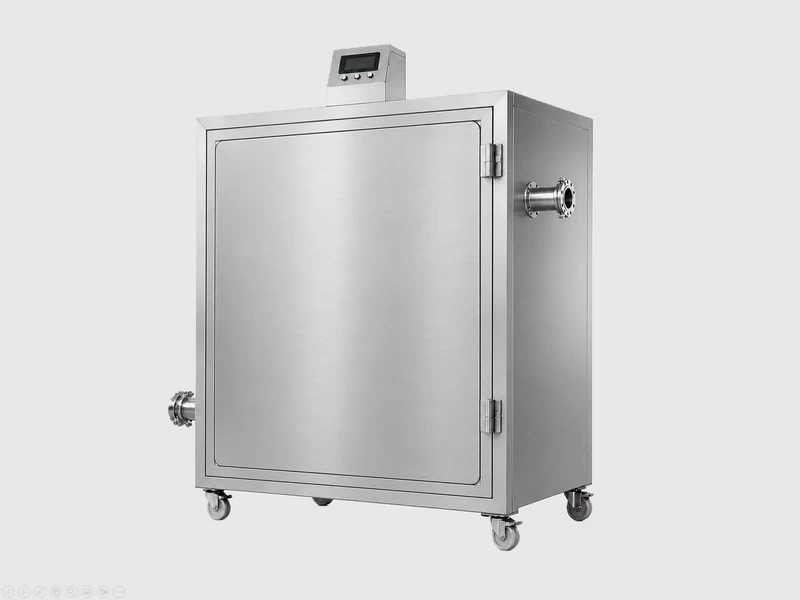

Nano Pulse Jet 시스템

PULSATING / WAVE CLEANING SERIES

HEN 또는 HQN 나노버블 시스템에 PULSE JET 기술을 결합해, 세정 대상에 맥동·파동 유체 에너지를 직접 전달하는 시스템입니다. 탱크·배관 내부 유로처럼 접근이 어렵거나 교차오염 관리가 필요한 공정에 적용합니다.

주요 특징

• 맥동·파동 유체 에너지 전달
• 기존 설비 교체 없이 기존 설비에 부가 설치
• 교차오염 관리가 필요한 위생 공정에 적합

추천 어플리케이션

• 배관·설비 내부 세정
• 음료·화장품·농약비료·화학제품 등 교차 오염 방지

사용 가능 가스

O₂ O₃ Air

이 플랫폼의 산업별 사업화 준비 단계는 사업분야 페이지에서 확인할 수 있습니다.

적용 분야로 제품 찾기

관심 있는 적용 분야를 선택하면 사용할 수 있는 제품을 확인할 수 있습니다. 하나의 용도에 여러 제품이 적용될 수 있으며, 실제 제품은 유량·수질·사용 기체와 설치 조건을 함께 검토하여 선정합니다.
