나노버블이란? 정의와 주요 특성
나노버블은 일반적으로 지름 1 μm 미만의 초미세 기포를 말합니다. 일반적인 큰 기포와 구별되는 크기 및 거동 특성을 가지며, 기체 전달과 다양한 수계 공정에 활용되고 있습니다.
크기에서 시작하는 나노버블의 특성
나노버블은 국제표준 ISO 20480-1에서 울트라파인버블(UFB)이라고 하며, 초미세 기포라고도 부릅니다. 크기가 매우 작아 떠오르는 속도가 느리고 물속에서 불규칙하게 움직여, 기체와 물이 접촉하는 데 유리하게 작용할 수 있습니다. 실제 효과는 기체 종류와 수질, 생성 방식 및 운전 조건에 따라 달라집니다.
이 페이지에서는 크기 구분, 주요 특성, 만드는 방식, 가스에 따른 역할을 차례로 설명합니다.
1μm 미만
나노버블의 지름
머리카락 굵기(약 70 μm)의 70분의 1보다 작습니다. ISO 20480-1:2017의 구분입니다.
-
칸의 폭 100 μm
머리카락 굵기 약 70 μm
-
칸의 폭 10 μm
적혈구 약 7 μm
-
칸의 폭 1 μm
나노버블 (점선 원 1 μm 미만)
-
칸의 폭 100 nm
나노버블 약 60 nm
한 칸씩 10배 확대해 본 개념 그림입니다. 칸 안의 대상은 칸의 폭에 맞춘 크기이며, 점선 네모는 다음 칸에서 확대한 자리입니다. 나노버블 약 60 nm는 아래 측정 예의 평균 입경을 바탕으로 했습니다.
크기 구분
좌우로 밀어서 전체를 볼 수 있습니다.

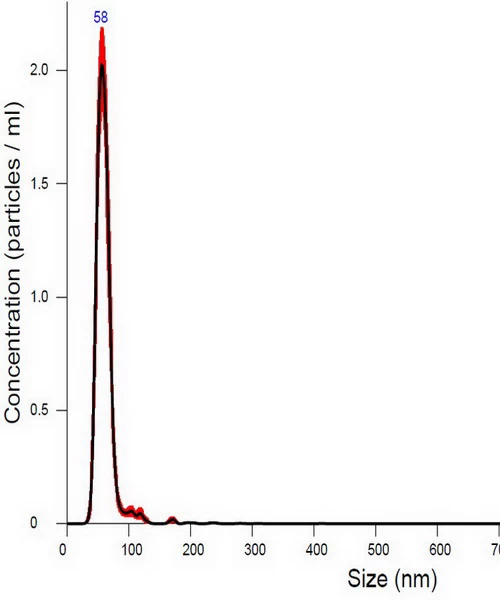

측정 예: 실제로 만든 나노버블의 크기 분포
아너테크의 실험실용 시스템이 만든 나노버블을 나노입자 추적 분석(NTA)으로 측정했습니다. 대부분의 기포가 100 nm 아래에 모여 있습니다.
- 평균 입경
- 61.9nm
- 최빈값
- 56.9nm
- D50
- 58.8nm
측정 조건 NanoSight NTA 3.4 · 실험실용 LAB-I · 0.6 ㎥/hr (10 LPM)
한 조건에서 측정한 예입니다. 상용 규모와 운전 조건에 따라 크기 분포는 달라질 수 있으며, 분석 장비는 기포와 미세 입자를 완전히 구분하지 못하는 한계가 있습니다.
기포 크기에 따른 차이
기포가 작아질수록 부력의 영향은 줄어듭니다. 나노버블에서는 물 분자와 부딪히며 불규칙하게 움직이는 브라운 운동이 중요해집니다.
-
일반 기포
- 크기
- 100 μm 이상
- 물속에서
- 빠르게 떠올라 수면에서 터집니다.
- 맞는 용도
- 폭기, 교반
-
마이크로버블
- 크기
- 1 μm 이상 100 μm 미만
- 물속에서
- 부력에 의해 상승하며, 빛의 산란으로 백탁 현상이 관찰될 수 있습니다.
- 맞는 용도
- 오염물을 띄워 분리하는 공정
-
나노버블
- 크기
- 1 μm 미만
- 물속에서
- 매우 느리게 떠오르고 눈에 보이지 않습니다.
- 맞는 용도
- 기체 전달, 미세 표면과의 접촉이 중요한 공정
개념 그림입니다. 기포의 실제 크기 비율과는 다르며, 움직이는 빠르기는 떠오르는 속도의 차이를 나타낸 것입니다.
주요 특성
효과는 기포의 크기만으로 정해지지 않으며, 사용하는 기체와 적용 공정, 운전 조건에 따라 달라집니다.
-
넓은 표면적
같은 부피의 기체를 더 작은 기포로 나누면 물과 맞닿는 전체 표면적이 커집니다.
-
느린 상승
기포가 매우 작아 떠오르는 속도가 느리고, 물속에 퍼져 머물 수 있습니다.
-
기체 전달에 유리
넓은 접촉 면적은 기체가 물에 녹는 데 유리한 조건이 됩니다.
-
표면전하
표면은 수질과 pH 등의 조건에 따라 전기적 특성을 띨 수 있으며, 입자와의 상호작용에 영향을 줄 수 있습니다.
나노버블 생성 기술의 주요 방식
방식에 따라 기포의 크기 분포, 필요한 압력, 처리할 수 있는 유량이 달라집니다. 실제 장치는 두 가지 이상의 방식을 결합하기도 합니다.
-
가압 용해 방식
압력을 높여 기체를 물에 녹인 뒤 압력을 낮추면, 녹아 있던 기체가 미세한 기포로 나옵니다.
-
선회·전단 방식
물과 기체를 빠르게 회전시키거나 좁은 유로로 통과시켜, 전단력으로 기포를 잘게 나눕니다.
-
캐비테이션 방식
빠른 유속이나 초음파로 물속의 압력을 순간적으로 낮춰 기포를 만듭니다.
-
미세 기공 방식
아주 작은 구멍이 있는 소재로 기체를 밀어 넣어 작은 기포를 만듭니다.
아너테크의 버블 믹서는 가압 용해와 선회·전단을 결합한 방식입니다. 기술 및 제품 보기
가스에 따라 달라지는 역할
좌우로 밀어서 전체를 볼 수 있습니다.
| 가스 | 주요 역할 | 특징과 유의점 |
|---|---|---|
| Air공기 | 기체 분산, 산소 공급 | 산소 함량이 낮아 높은 용존산소를 만드는 데는 한계가 있습니다. |
| O₂산소 | 용존산소 공급 | 높은 용존산소가 필요한 공정에 사용합니다. 산소 공급 장치가 필요합니다. |
| N₂질소 | 산소 접촉 및 산화 위험 저감 | 산소 유입을 줄이려는 공정에서 검토합니다. 효과는 운전 조건에 따라 달라집니다. |
| H₂수소 | 기능수 제조 | 수소 농도와 가스 취급 안전 조건을 검토합니다. |
| CO₂이산화탄소 | 탄산화, pH 조절 | 수질에 따라 효과가 달라지며, 현재 연구개발 중인 분야입니다. |
| O₃오존 | 산화, 위생 관리 | 오존 농도, 접촉 시간, 배오존 처리, 작업자 안전을 함께 관리합니다. |
가스 선택은 공정 목적, 수질, 재질 적합성, 안전 조건에 따라 달라집니다. 오존과 수소는 별도의 안전 검토가 필요합니다.
자주 묻는 질문
과장된 수치보다 현장에서 확인할 수 있는 공정 지표와 재현 가능한 결과를 기준으로 설명합니다.
나노버블은 눈으로 확인할 수 있나요?
나노버블은 크기가 매우 작아 육안으로 직접 확인할 수 없습니다.
일반적으로 수중 백탁 현상은 빛을 산란시키는 마이크로버블 등의 영향입니다. 나노버블이 많이 존재하더라도 물은 투명하게 보일 수 있으므로, 물의 외관만으로 나노버블의 존재 여부나 농도를 판단할 수 없습니다.
나노버블의 크기와 개수 농도는 나노입자 추적 분석(NTA) 등의 방법으로 평가할 수 있습니다. 다만 NTA는 기포뿐 아니라 미세 입자도 측정하므로, 측정된 입자가 실제 기체 기포인지 확인하려면 추가적인 검증이 필요합니다.
나노버블만으로 살균 효과를 기대할 수 있나요?
나노버블 자체만으로 충분한 살균 효과가 발생한다고 일반화하기는 어렵습니다.
일부 연구에서는 특정 조건에서 나노버블과 관련된 활성산소종의 생성 가능성이 보고되었지만, 기체 종류와 생성 방식, 수질 및 운전 조건에 따라 결과가 달라집니다. 특히 일반적인 공기·산소 나노버블만으로 산업 현장에서 필요한 살균 성능을 확보할 수 있다고 단정할 근거는 충분하지 않습니다.
미생물 제어가 필요한 공정에서는 오존 등 목적에 적합한 기체와 처리 방식을 검토해야 합니다. 오존 나노버블을 활용할 경우에도 용존오존 농도, 접촉 시간, 대상 미생물, 배오존 처리 및 작업자 안전을 함께 고려해야 합니다.
아너테크는 나노버블 생성 자체를 살균 성능의 근거로 제시하지 않으며, 실제 처리 조건에서 미생물 감소 효과를 확인하는 것을 중요하게 생각합니다.
나노버블은 작을수록, 많을수록 성능이 좋은가요?
기포의 크기가 작거나 개수 농도가 높다고 해서 모든 공정에서 성능이 우수한 것은 아닙니다.
기포의 크기와 개수 농도는 나노버블 시스템을 평가하는 중요한 지표이지만, 실제 성능은 기체 용해 효율, 처리유량, 수질 및 운전 조건과 함께 판단해야 합니다. 또한 기포의 크기와 농도는 측정 시점과 분석 방법에 따라 달라질 수 있습니다.
예를 들어 산소 공급 공정에서는 기포 개수뿐 아니라 목표 용존산소 농도와 산소 전달 성능이 중요하며, 세정 공정에서는 동일한 조건에서 오염물 제거 효과를 비교해야 합니다.
아너테크는 입도 분석 결과와 실제 공정 성능을 구분하고, 적용 목적에 적합한 운전 조건을 종합적으로 평가합니다.
나노버블은 물속에 얼마나 오래 남아 있나요?
나노버블의 체류 시간은 일정하지 않으며, 수질과 기체 종류, 보관 및 운전 조건에 따라 달라집니다.
나노버블은 일반적인 큰 기포에 비해 상승 속도가 매우 느리며, 특정 조건에서는 비교적 장시간 존재하는 것으로 보고되어 있습니다. 그러나 모든 나노버블이 동일한 시간 동안 유지되는 것은 아닙니다.
수온, 염류, 유기물, 부유입자, 압력 변화 및 물의 흐름 등이 기포의 안정성과 거동에 영향을 줄 수 있습니다. 따라서 특정 연구에서 보고된 체류 시간을 실제 산업 현장에 그대로 적용하는 것은 적절하지 않습니다.
아너테크는 필요한 기체 농도와 실제 공정 성능이 운전 및 사용 시간 동안 유지되는지를 중심으로 평가합니다.
용존산소가 높으면 나노버블도 많은 것인가요?
아닙니다. 용존산소 농도와 나노버블의 개수 농도는 서로 다른 지표입니다.
용존산소(DO)는 물에 용해된 산소의 농도를 나타내며 일반적으로 mg/L 단위를 사용합니다. 반면 나노버블의 개수 농도는 단위 부피에 존재하는 기포의 수를 의미하며, 보통 개/mL 등의 단위로 표현합니다.
산소 나노버블 시스템은 기체 용해를 촉진하여 용존산소 농도를 높일 수 있지만, 용존산소가 높다는 사실만으로 나노버블의 개수 농도가 높다고 판단할 수는 없습니다. 반대로 나노버블의 개수 농도가 높더라도 목표 용존산소 농도가 확보된다는 보장은 없습니다.
따라서 산소 공급 성능을 평가할 때는 용존산소의 증가와 유지 특성을 확인하고, 나노버블의 생성 특성이 필요한 경우 별도의 분석을 수행해야 합니다.
나노버블이 우리 공정에 맞는지 확인할 수 있습니다. 수질, 사용 가스, 유량, 기존 공정을 알려 주시면 적용 가능성과 확인 방법을 함께 검토합니다.
