산소 나노버블 기술의 적용 효과
산소 나노버블 관수 재배 시험을 바탕으로 농가가 기대할 수 있는 효과입니다. 실제 효과는 작물과 재배 조건에 따라 달라집니다.
수확량 증가
같은 재배 면적에서 수확량이 늘어 출하량 증가를 기대할 수 있습니다.
상품 등급 향상
상위 등급 비중이 증가함으로써 더 높은 출하 가격을 받을 수 있습니다.
뿌리 발달과 초기 활착
뿌리가 건강해져 정식 후 활착과 초기 생육이 안정되는 것을 기대할 수 있습니다.
매출과 수익 증가
출하량과 출하 가격이 함께 오르면 농가 매출과 수익 증가를 기대할 수 있습니다.
저수조 기반 농업 관수시설에 적용
탱크나 저수조에 물을 받아 두고 관수하는 현장에 적용합니다. 탱크 위치, 설치 공간, 전원 조건을 확인해 설치 방식을 안내합니다.
-
시설재배
비닐하우스·스마트팜의 관수용 저수탱크
-

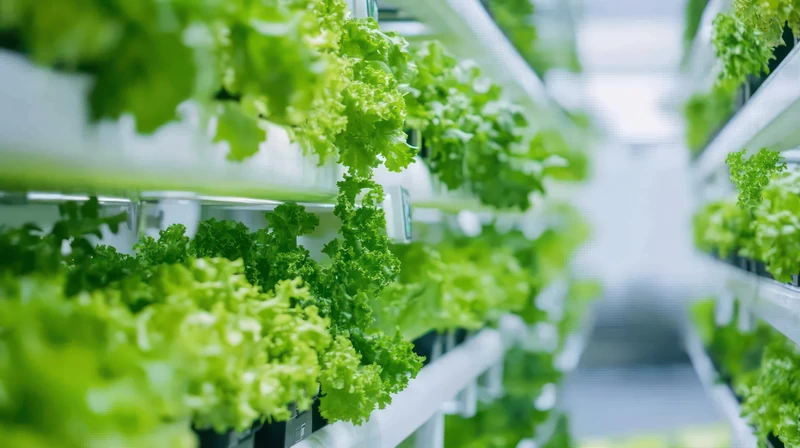

스마트 팜
양액탱크의 용존산소 관리
-
육묘
육묘장의 관수용 저수탱크
-
관개수 저수조
용량 500 ㎥을 초과하는 저수탱크·저수조의 경우 문의 요망

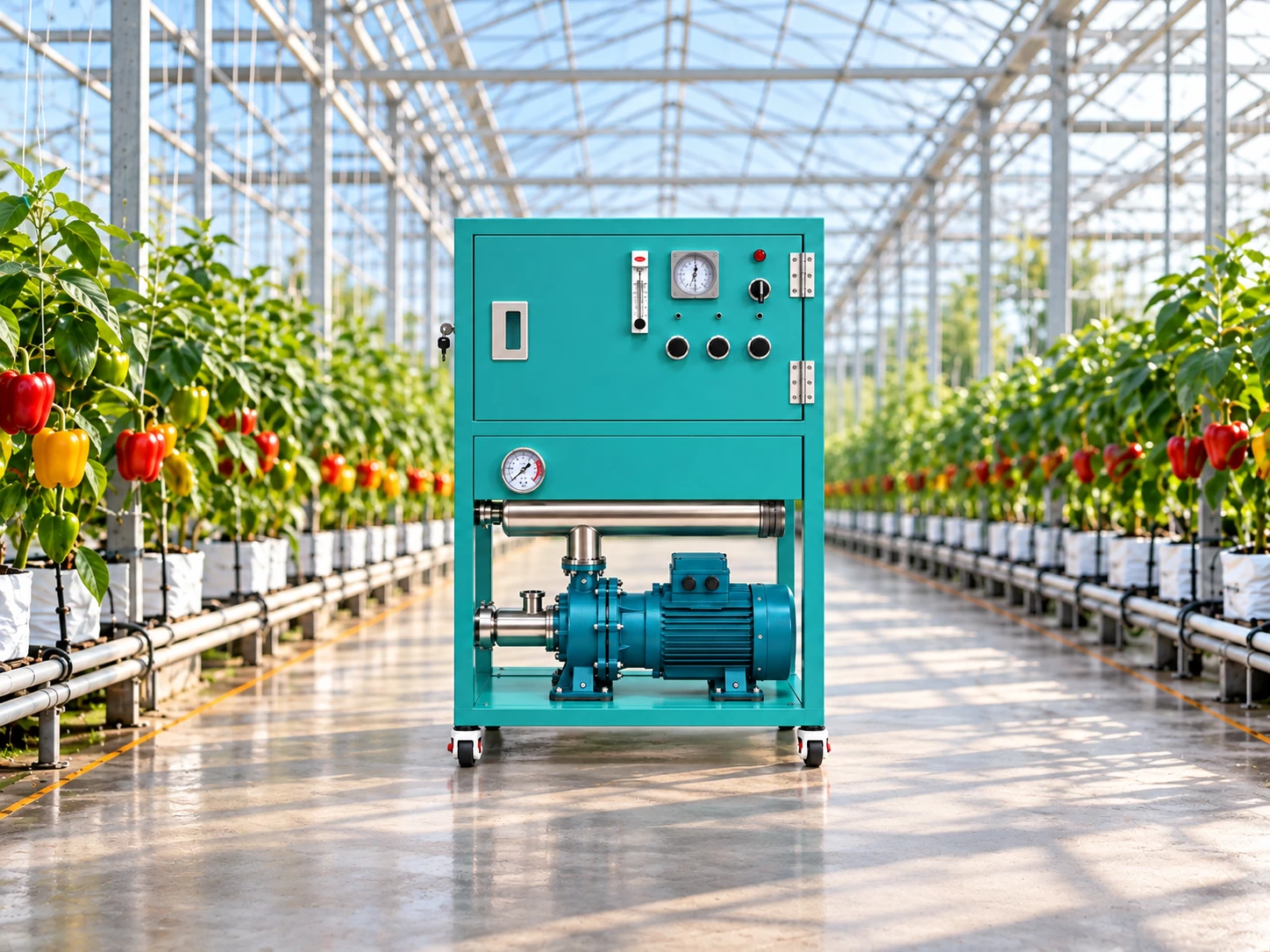

퐁글퐁글 L이 적합한 경우
- 수심이 얕거나 투입구가 좁아 장비를 탱크 안에 넣을 수 없는 현장
- 용량 5~10 ㎥의 탱크·저수조 (더 큰 용량은 문의)
- 저수조 외부에 장비(가로 60 × 세로 30 × 높이 60 cm)를 둘 공간이 있는 현장
다른 방식이 필요한 경우
- 용량 5 ㎥ 미만의 탱크나 탱크 주변에 장비를 둘 공간이 없는 현장은 탱크 안에 넣는 수중펌프형 (퐁글퐁글 S)
- 저장 탱크 없이 배관에서 바로 관수하는 현장은 배관에 직접 연결하는 HQN 구성
- 10 ㎥를 넘는 탱크는 용량을 적어 문의
기존 관수설비와 연계하는 외부 순환형 구성
기존 관수펌프와 양액 공급설비를 유지하면서 저장탱크 외부에 나노버블 순환 처리라인을 구성합니다.
산소 나노버블 관수 재배 시험 결과
아너테크가 수행한 재배 시험·농가 실증 결과와 퐁글퐁글 L 두 모델의 용존산소 측정값입니다.
재배 시험 결과
좌우로 밀어서 전체를 볼 수 있습니다.
| 작물 | 결과 (대조구 대비) | 기간 | 근거 |
|---|---|---|---|
| 고추류 5품종 | 수확량 14~58% 증가 | 2017.05 ~ 2017.07 | 재배 시험 · 측정 |
| 과채류 | 수확량 7~38% 증가 | 2017.05 ~ 2017.07 | 재배 시험 · 측정 |
| 딸기 (1,000평) | 수확량 15% 이상 증가, 최상위 등급 과실 비중 증가 | 2018.09 ~ 2019.04 | 농가 실증 · 측정 |
| 참외 (초기 생육) | 뿌리 밀도 약 3배 | 정식 2주 후 | 재배 시험 · 관찰 |
결과는 작물, 환경, 재배 방식에 따라 달라집니다. 재배 시험은 개발 초기 프로토타입 장비로 수행했으며, 당도와 경도는 농가 경험과 공개 연구를 참고했습니다.
용존산소 공급 성능
좌우로 밀어서 전체를 볼 수 있습니다.
| 구분 | 용존산소 | 비고 |
|---|---|---|
| 일반 지하수 | 7~8 mg/L | 원수 |
| 재배 시험 조건 | 15~20 mg/L | 고추류·과채류 시험 |
| HEN-010 1회 처리 | 약 30~35 mg/L (원수 대비 +25~30 mg/L) |
자체 시험 · 측정 |
| HQN-010 1회 처리 | 약 35~40 mg/L (원수 대비 +30~35 mg/L) |
자체 시험 · 측정 |
1회 처리는 물이 장비를 한 번 통과했을 때의 값입니다. 운전 시간을 조절해 원수 대비 HEN-010은 10~40 mg/L, HQN-010은 10~50 mg/L 범위에서 맞춥니다.
기존 관수설비와 연계하는 외부 순환형 시스템
나노버블 발생 시스템을 양액탱크 또는 원수 저수조 외부에 설치하고, 순환 배관을 통해 저장수를 반복 처리하여 용존산소 농도를 높입니다. 생성된 산소 나노버블수는 기존 관수펌프와 양액 공급설비를 통해 재배 구역으로 공급됩니다.
좌우로 밀어서 전체를 볼 수 있습니다.
-
산소 공급
산소 발생기에서 생산된 산소를 나노버블 발생 모듈에 공급합니다.
-
나노버블 순환 처리
저장탱크의 물을 순환펌프로 이송하고, 버블믹서에서 산소를 용해한 후 처리수를 탱크로 환류시킵니다.
-
기존 관수 설비 연계
산소 나노버블수는 기존 관수펌프와 양액 공급설비를 통해 재배 구역에 공급됩니다.
HEN-010 · HQN-010 사양
전원, 탱크 용량, 관수 조건을 기준으로 모델을 검토하고, 설치·운전 조건을 확인한 뒤 확정합니다.
좌우로 밀어서 전체를 볼 수 있습니다.
| 항목 | HEN-010 | HQN-010 |
|---|---|---|
| 기반 시리즈 | HEN 고효율 | HQN 고밀도 |
| 버블 종류 | 나노 + 마이크로 | 나노 |
| 처리 유량 | 10 ㎥/hr | 10 ㎥/hr |
| 운전압력 | 2.5~2.8 bar | 4.0~4.5 bar |
| 펌프 동력 | 1.5 kW | 2.1 kW |
| 전원 | 220V 단상 | 380V 삼상 |
| 용존산소 상승 (1회 처리) | 원수 대비 25~30 mg/L | 원수 대비 30~35 mg/L |
| 권장 탱크 용량 | 5~10 ㎥ | 5~10 ㎥ |
| 산소 발생기 | 8 LPM | 8 LPM |
| 공통 사양 | 내용 |
|---|---|
| 제품명 | 퐁글퐁글 L (Pongle L) |
| 방식 | 양수펌프 + 버블 믹서, 탱크 옆 지상 설치, 배관으로 탱크·저수조에 연결 |
| 사용 가스 | 산소 (산소 발생기 포함) |
| 운전 방식 | 목표 용존산소 기준으로 운전 시간 조정 |
| 크기 | 가로 60 × 세로 30 × 높이 60 cm |
| 배관 연결 | 흡입 50A, 토출 32A 또는 40A |
| 접액부 재질 | 스테인리스, ABS |
표준 사양입니다. 10 ㎥를 넘는 탱크나 현장 조건에 맞춘 구성은 문의해 주세요.
공급 범위와 기술 상담부터 납품·설치까지
양수펌프, 버블 믹서, 산소 발생기를 함께 공급합니다. 네 가지 정보를 알려 주시면 현장에 적합한 모델과 견적을 안내합니다.
기본 포함
- 버블 믹서 · HEN-010은 HEN, HQN-010은 HQN
- 양수펌프 · 버블 믹서와 결합된 지상 설치형 유닛
- 산소 발생기 · 8 LPM
현장 준비
- 장비 설치 공간 · 탱크 옆 가로 60 × 세로 30 cm
- 산소 발생기 거치 공간 · 가로 60 × 세로 40 cm
- 전원 · HEN-010은 220V 단상, HQN-010은 380V 삼상
- 탱크 연결 배관 · 흡입 50A, 토출 32A 또는 40A
견적에 필요한 정보
- 재배 작물 · 작물과 재배 방식
- 탱크 용량 · 양액탱크·저수조의 용량(㎥)
- 회당 관수량 · 한 번 관수할 때 쓰는 물의 양
- 관수 간격 · 관수와 관수 사이의 시간
기술 상담부터 납품·설치까지
-
문의
문의 양식 또는 전화로 위의 정보를 보내 주세요.
-
현장 조건 확인
탱크 위치, 설치 공간, 전원, 관수 방식을 확인합니다.
-
견적·사양 제안
현장 조건에 적합한 모델과 견적을 제공합니다.
-
납품·설치
주문 후 납품·설치까지 2~3주 가량 소요됩니다.
-
보증·A/S
보증 기간은 1년입니다. 사용자 과실로 인한 고장은 유상으로 수리합니다.
퐁글퐁글 L 주요 질의응답
퐁글퐁글 L 도입을 검토할 때 주요 기술 문의와 제품 도입 관련 답변을 정리했습니다.
양수펌프형과 수중펌프형 중 무엇을 선정하여야 하나요?
장비를 탱크 안에 넣을 수 없는 현장이라면 양수펌프형이 적합합니다.
양수펌프형은 탱크 옆 지상에 두고 배관으로 연결하므로 저수조 외부에 장비를 둘 공간이 필요합니다. 용량 5 ㎥ 미만의 탱크나 장비를 둘 공간이 없는 현장은 수중펌프형을 검토합니다.
HEN-010과 HQN-010은 무엇이 다른가요?
버블 종류, 운전압력, 전원이 다릅니다.
HEN-010은 220V 단상, 2.5~2.8 bar에서 나노버블과 마이크로버블을 함께 만들고, HQN-010은 380V 삼상, 4.0~4.5 bar에서 나노버블을 생성합니다. 처리 유량(10 ㎥/hr), 크기, 산소 발생기(8 LPM)는 같습니다.
산소는 따로 준비해야 하나요?
산소 발생기가 함께 공급됩니다.
산소통 같은 별도의 가스 공급원은 필요 없습니다. 장비 옆에 산소 발생기를 둘 공간(가로 60 × 세로 40 cm)만 준비하면 됩니다.
하루에 얼마나 가동해야 하나요?
목표 용존산소를 기준으로 운전 시간을 조정합니다.
탱크 용량, 회당 관수량, 관수 간격에 따라 필요한 운전 시간이 달라지며, 견적 단계에서 현장 조건에 맞는 운전 시간을 함께 안내합니다.
기존 양액 공급설비나 관수설비를 변경해야 하나요?
대부분 유지하여 운전합니다.
장비는 별도의 배관으로 탱크와 연결되어 물을 순환시키므로 관수 라인은 바꾸지 않습니다. 장비를 둘 공간과 전원(HEN-010은 220V 단상, HQN-010은 380V 삼상)은 설치 전에 확인합니다.
어떤 작물에 적용할 수 있나요?
고추류, 과채류, 딸기, 장미 등에서 시험과 실증을 진행했습니다.
결과는 작물과 재배 조건에 따라 달라지며, 작물별 시험 조건과 결과는 사례 연구에서 확인할 수 있습니다.
가격은 어떻게 확인하나요?
탱크 용량과 관수 조건에 따라 모델이 달라져 견적으로 안내합니다.
재배 작물, 저장탱크 용량 및 관수 조건을 기준으로 모델 선정과 공급 사양을 제안합니다.
설치와 A/S는 어떻게 진행되나요?
주문 후 납품·설치까지 2~3주 가량 걸리며, 보증 기간은 1년입니다.
사용자 과실로 인한 고장은 유상으로 수리하며, A/S는 문의 양식이나 전화로 접수합니다.
주요 사항을 알려 주시면 견적을 제공합니다. 재배 작물, 탱크 용량, 회당 관수량, 관수 간격을 알려 주시면 적합한 모델과 견적을 제공합니다.
