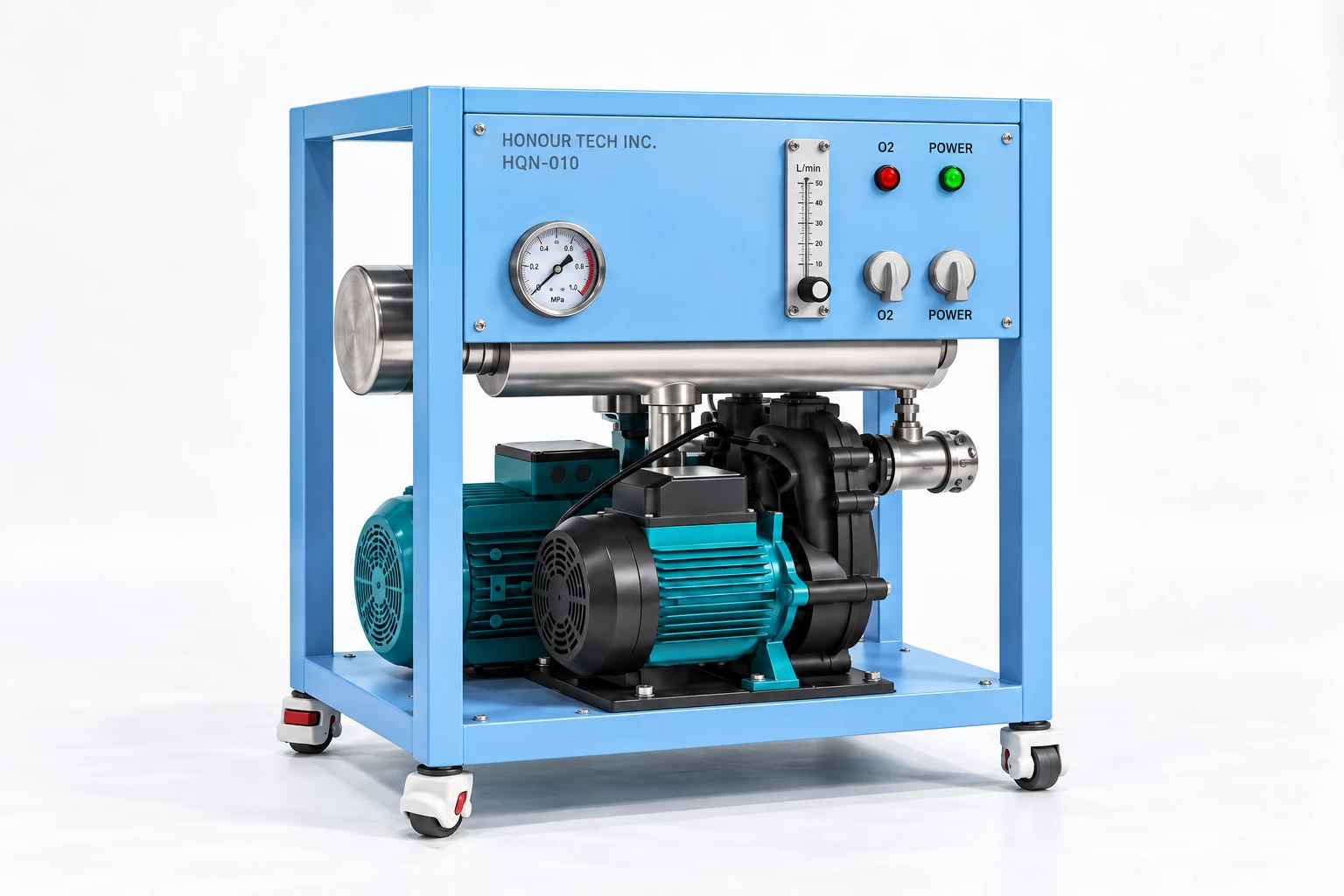

고밀도 나노버블 시스템 HQN
HQN은 고압 펌프와 버블 믹서로 고밀도 나노버블수를 만드는 시스템입니다. 높은 용해 효율이 필요한 세정, 수처리, 생산 공정에 적합합니다.
- 모델별 유량
- 0.6 · 1.2 · 2.5 · 5 · 10 · 20 ㎥/hr
- 펌프 종류
- 가압 펌프 / 원심 + 가압 펌프
- 운전압력
- 3.2~5.5 bar (모델별 상이)
- 적용 가스
- 공기 · O₂ · N₂ · H₂ (O₃ 옵션)
- 시스템 구성
- 가압 순환 방식
적용 목적, 필요 유량, 대상수와 탱크·배관 조건을 알려 주시면 적합한 모델과 구성을 검토합니다.
고밀도 나노버블 시스템의 도입 효과
고압 운전으로 만든 고밀도 나노버블수를 세정, 수질 관리, 기체 용해 공정에 활용합니다. 적용 공정별 기술적 특성과 적용 조건은 분야별 상세 페이지에서 확인할 수 있습니다.
HQN이 쓰이는 적용 분야
탱크나 배관의 물을 순환시키는 공정이면 적용을 검토할 수 있습니다.
HQN의 구성과 설치 방식
대상수를 흡입해 나노버블 처리한 후 같은 탱크나 순환 계통으로 되돌려 보내는 방식입니다.
좌우로 밀어서 전체를 볼 수 있습니다.
-
대상수 흡입
펌프가 탱크나 순환 계통의 물을 흡입합니다.
-
가스 혼합과 나노버블 생성
목적에 맞는 기체를 섞어 HQN 버블 믹서를 통과시킵니다.
-
순환
만들어진 나노버블수를 같은 탱크나 순환 계통으로 되돌려 반복 운전합니다.
20 ㎥/hr를 넘는 현장은 여러 대를 병렬로 구성합니다.
HQN 모델별 사양
표준 모델별 유량, 운전압력과 펌프 종류를 비교할 수 있습니다. 상세 설치 조건과 옵션은 적용 현장에 맞춰 검토합니다.
좌우로 밀어서 전체를 볼 수 있습니다.
| 항목 | HQN-001 | HQN-002 | HQN-003 | HQN-005 | HQN-010 | HQN-020 |
|---|---|---|---|---|---|---|
| 처리 유량 (㎥/hr) | 0.6 | 1.2 | 2.5 | 5 | 10 | 20 |
| 처리 유량 (LPM) | 10 | 20 | 약 42 | 약 83 | 약 167 | 약 333 |
| 운전압력 (bar) | 3.2~3.8 | 4.5 | 4.5~5.0 | 4.5~5.0 | 4.5~5.0 | 4.5~5.5 |
| 펌프 종류 | 가압 펌프 | 가압 펌프 | 가압 펌프 | 가압 펌프 | 원심 + 가압 펌프 | 원심 + 가압 펌프 |
| 적용 가스 | 공기, O₂, N₂, H₂ (오존은 옵션) | |||||
| 시스템 구성 | 가압 순환 방식 | |||||
표기 유량은 각 모델의 표준 유량입니다. 압력은 모델별 운전 조건이며, 실제 펌프와 시스템 구성은 대상수와 설치 환경에 따라 확인합니다. 표준에 없는 유량은 맞춤 제작으로 협의합니다.

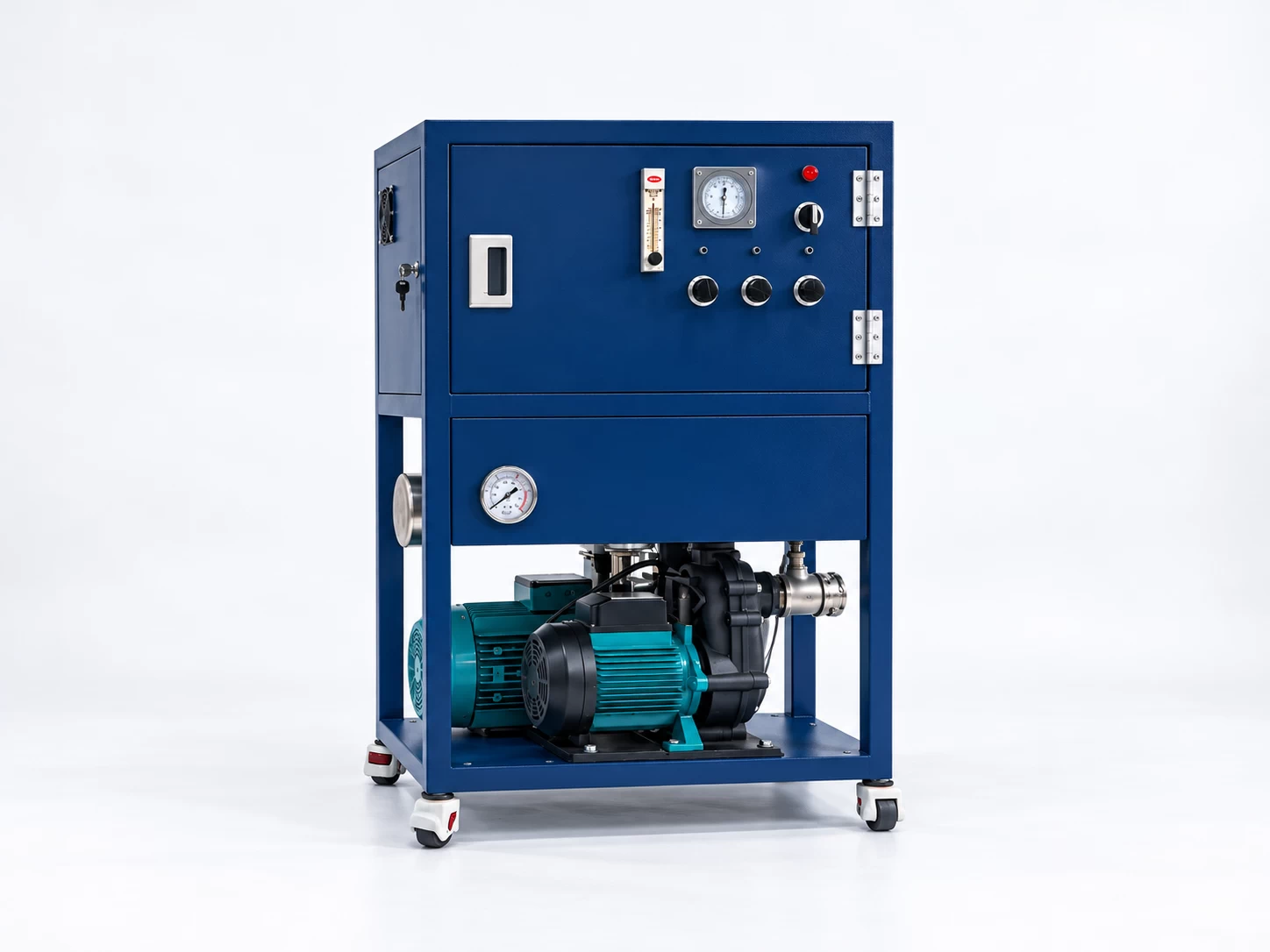

오존 옵션
오존을 물에 녹여 쓰는 공정에는 오존 옵션을 선택합니다.
- 달라지는 점
- 접액부를 오존에 견디는 재질로 구성합니다.
- 선택할 수 있는 모델
- 6개 모델 모두
- 오존 옵션을 먼저 권장하는 분야
- 세차 폐수 재이용, 오존 고도산화(AOP), 하·폐수 처리, 축사 세척·소독, 방역
- 함께 검토하는 것
- 오존 농도, 배오존 처리, 잔류 오존, 작업자 안전
- 준비하실 것
- 오존 발생기와 배오존 처리 설비
HQN 주요 질의응답
HQN 도입을 검토할 때 주요 기술 문의와 제품 도입 관련 답변을 정리했습니다.
HQN은 어떤 용도로 쓰나요?
세정·세척, 수질·환경, 생산성, 위생 분야의 순환 공정에 사용합니다.
대상수와 공정 목적을 확인한 뒤 적합한 사용 가스와 운전 조건을 검토합니다.
HQN과 HEN 중 무엇을 선정하여야 하나요?
높은 용해 효율이나 고밀도 나노버블이 필요하면 HQN입니다.
유량이 크고 초기 비용과 전력 소비를 줄여야 하면 HEN이 맞습니다. HQN은 고압 펌프로, HEN은 일반 양수펌프로 운전합니다.
어떤 가스를 쓸 수 있나요?
공기, 산소(O₂), 질소(N₂), 수소(H₂)를 사용합니다.
오존(O₃)은 오존 옵션으로 구성합니다. 가스 공급 장치는 사용 가스에 맞춰 함께 검토합니다.
오존 나노버블도 만들 수 있나요?
오존 옵션으로 구성할 수 있습니다.
오존 농도, 배오존 처리, 잔류 오존과 작업자 안전 조건을 확인한 뒤 설계합니다.
유량을 조절하거나 더 큰 유량으로 쓸 수 있나요?
모델마다 정격 유량이 정해져 있어 필요한 유량의 모델을 선택합니다.
20 ㎥/hr를 넘는 유량은 여러 대를 병렬로 구성하고, 표준에 없는 유량은 맞춤 제작으로 협의합니다.
기존 설비를 교체해야 하나요?
기존 탱크와 순환 배관에 추가하는 방식으로 구성할 수 있습니다.
흡입과 토출의 연결 위치, 배관 구경, 전원과 설치 공간은 현장 조건에 맞춰 검토합니다.
적용 목적, 필요 유량, 대상수와 탱크·배관 조건을 알려 주시면 적합한 모델과 구성을 검토합니다.
