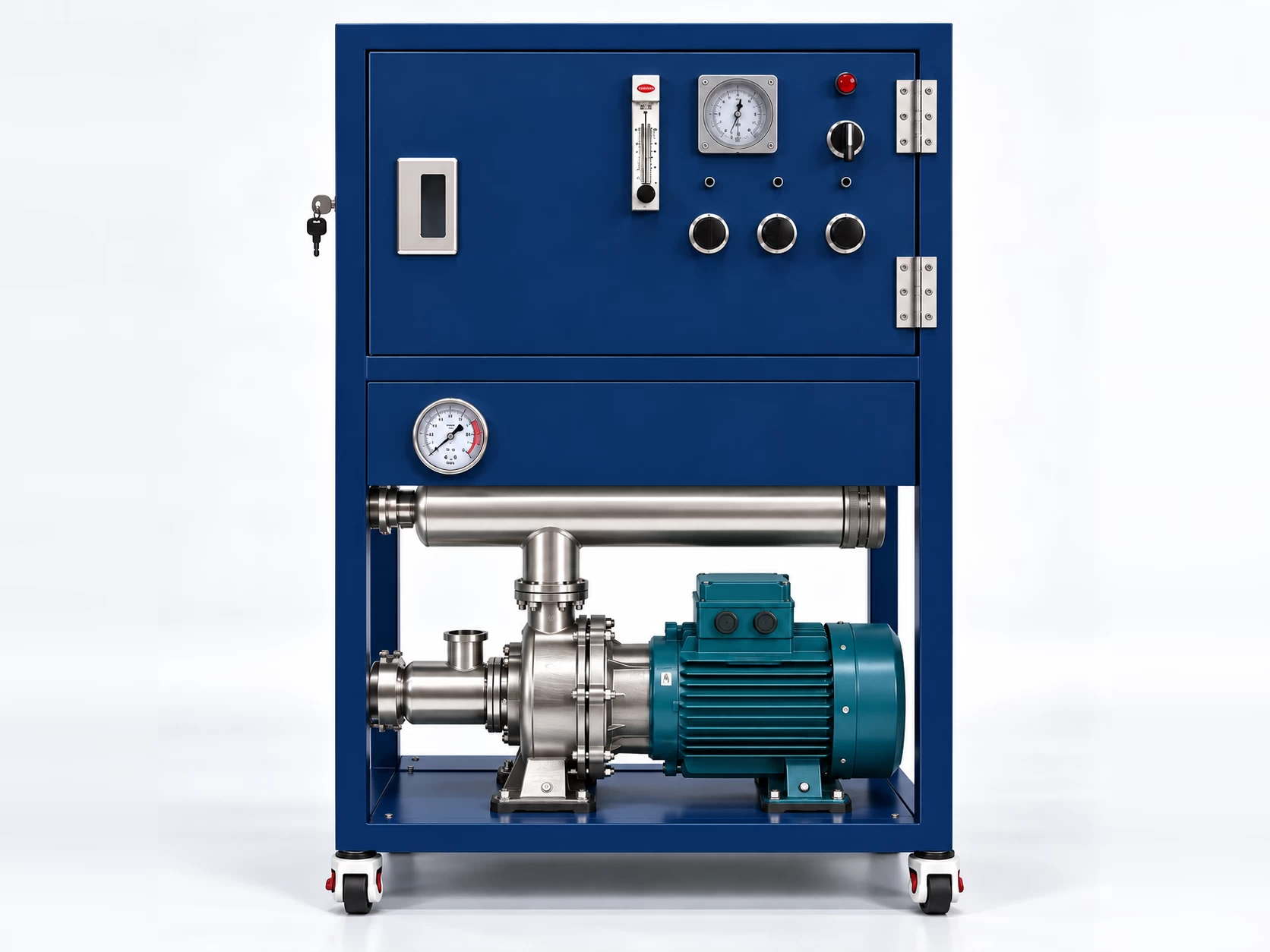

고효율 나노버블 시스템 HEN
HEN은 비교적 낮은 압력에서도 나노버블을 만드는 시스템입니다. 저압 순환 운전을 기반으로 대유량 기체 공급과 수처리 공정에 대응합니다.
- 모델별 유량
- 2 · 5 · 10 · 25 ㎥/hr
- 펌프 종류
- 원심 펌프 / 원심 + 원심 펌프
- 운전압력
- 2.5 bar
- 적용 가스
- 공기 · O₂ · N₂ · H₂ (O₃ 옵션)
- 시스템 구성
- 저압 순환 방식
적용 목적, 필요 유량, 수조나 수역의 규모와 전원 조건을 알려 주시면 적합한 모델과 구성을 검토합니다.
저압형 나노버블 시스템의 도입 효과
일반 양수펌프로 낮은 압력에서 운전해 대유량 공정의 기체 공급을 경제적으로 보강합니다. 적용 공정별 기술적 특성과 적용 조건은 분야별 상세 페이지에서 확인할 수 있습니다.
HEN이 쓰이는 적용 분야
수조, 수역, 처리조처럼 대용량 수처리 공정이면 적용을 검토할 수 있습니다.
HEN의 구성과 설치 방식
대상수를 흡입해 나노버블 처리한 후 같은 수조나 수역으로 되돌려 보내는 방식입니다.
좌우로 밀어서 전체를 볼 수 있습니다.
-
대상수 흡입
일반 양수펌프가 수조나 수역의 물을 흡입합니다.
-
가스 혼합과 나노버블 생성
목적에 맞는 기체를 섞어 HEN 버블 믹서를 통과시킵니다.
-
순환
만들어진 나노버블수를 같은 수조나 수역으로 되돌려 반복 운전합니다.
25 ㎥/hr를 넘는 현장은 여러 대를 병렬로 구성합니다.
HEN 모델별 사양
표준 모델별 유량, 운전압력과 펌프 종류를 비교할 수 있습니다. 상세 설치 조건과 옵션은 적용 현장에 맞춰 검토합니다.
좌우로 밀어서 전체를 볼 수 있습니다.
| 항목 | HEN-002 | HEN-005 | HEN-010 | HEN-025 |
|---|---|---|---|---|
| 처리 유량 (㎥/hr) | 2 | 5 | 10 | 25 |
| 처리 유량 (LPM) | 약 33 | 약 83 | 약 167 | 약 417 |
| 운전압력 (bar) | 2.5 | 2.5 | 2.5 | 2.5 |
| 펌프 종류 | 원심 펌프 | 원심 펌프 | 원심 펌프 | 원심 + 원심 펌프 |
| 적용 가스 | 공기, O₂, N₂, H₂ (오존은 옵션) | |||
| 시스템 구성 | 저압 순환 방식 | |||
표기 유량은 각 모델의 표준 유량입니다. 압력은 모델별 운전 조건이며, 실제 펌프와 시스템 구성은 대상수와 설치 환경에 따라 확인합니다. 표준에 없는 유량은 맞춤 제작으로 협의합니다.
오존 옵션
HEN의 오존 옵션은 오존 반응이 목적인 공정에 사용합니다.
- 쓰는 경우
- 오존을 물에 녹이는 것이 아니라 반응이 목적인 경우
- 오존을 물에 녹이는 용도
- HQN의 오존 옵션을 안내합니다.
- 달라지는 점
- 접액부를 오존에 견디는 재질로 구성합니다.
- 선택할 수 있는 모델
- 4개 모델 모두
- 함께 검토하는 것
- 오존 농도, 배오존 처리, 잔류 오존, 작업자 안전
HEN 주요 질의응답
HEN 도입을 검토할 때 주요 기술 문의와 제품 도입 관련 답변을 정리했습니다.
HEN은 어떤 용도로 쓰나요?

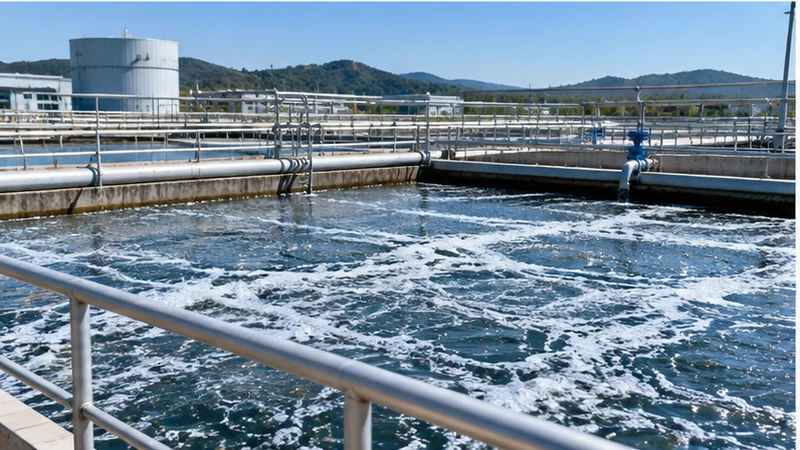

수조, 수역, 처리조처럼 대용량 수처리 공정의 기체 공급에 사용합니다.
양식, 농업, 호소·연못의 용존산소 공급과 하·폐수 처리의 산소 공급 보완이 대표적입니다. 대상수와 목적을 확인한 뒤 유량과 사용 가스를 검토합니다.
HEN과 HQN 중 무엇을 선정하여야 하나요?
유량이 크고 초기 비용과 전력 소비를 줄여야 하면 HEN입니다.
오존을 물에 녹이거나 높은 용해 효율이 필요하면 HQN이 맞습니다. HEN은 일반 양수펌프로, HQN은 고압 펌프로 운전합니다.
오존을 쓸 수 있나요?
오존 옵션은 반응이 목적인 경우에만 사용합니다.
오존을 물에 녹여 쓰는 용도는 HQN의 오존 옵션을 안내합니다. 오존 농도, 배오존 처리와 작업자 안전 조건은 설계 단계에서 확인합니다.
25 ㎥/hr보다 큰 유량도 되나요?
여러 대를 병렬로 구성합니다.
모델마다 정격 유량이 정해져 있어 필요한 유량에 맞춰 대수를 정합니다. 표준에 없는 유량은 맞춤 제작으로 협의합니다.
기존 폭기 설비와 함께 쓸 수 있나요?
기존 설비는 그대로 두고 함께 운전합니다.
나노버블 시스템은 저장수를 순환 처리하며 용존 기체를 보강합니다. 설치 위치와 운전 시간은 현장 조건에 맞춰 검토합니다.
적용 목적, 필요 유량, 수조나 수역의 규모와 전원 조건을 알려 주시면 적합한 모델과 구성을 검토합니다.
