소형 직결형 나노버블 시스템 S 시리즈
S 시리즈는 5 LPM 이하의 소유량에 쓰는 소형 직결형 나노버블 시스템입니다. 급수·공정 라인에 직접 연결하여 소유량 나노버블수를 공급합니다.
- 처리 유량
- SQN 최대 3 LPM · SLN 최대 5 LPM
- 펌프 종류
- 다이아프램 펌프 (SLN은 수도압 운전 가능)
- 운전압력
- SQN 3.5~4.0 bar · SLN 3.0 bar 이하
- 적용 가스
- 공기 · O₂ · N₂ · H₂ (SQN 기준, O₃ 옵션)
- 시스템 구성
- 급수 라인 연결 방식
- 처리수 용존산소
- 65~100 mg/L (SQN 자체 측정)
용도, 필요 유량, 급수 방식과 설치 공간을 알려 주시면 적합한 구성을 검토합니다.
소형 직결형 시스템의 공정 적용 효과
급수 및 소유량 공정라인에 직접 연결하여 나노버블 처리수를 공급합니다. 적용 공정별 기술적 특성과 적용 조건은 분야별 상세 페이지에서 확인할 수 있습니다.
S 시리즈의 구성과 설치 방식
급수 라인의 물을 받아 나노버블 처리한 후 사용 지점으로 보내는 방식입니다.
좌우로 밀어서 전체를 볼 수 있습니다.
-
연결
급수 라인과 사용 지점 사이에 장비를 연결합니다.
-
나노버블수 생성
소형 펌프와 버블 믹서가 물에 기체를 용해·분산시켜 나노버블수를 만듭니다.
-
공급
만든 나노버블수를 사용 지점으로 보냅니다.
S 시리즈 모델별 사양
운전압력과 유량이 다릅니다. 용도와 급수 조건에 맞춰 선택합니다.
| 항목 | SQN | SLN |
|---|---|---|
| 구분 | 소형 고압 나노버블 | 소형 저압 나노버블 |
| 처리 유량 | 최대 3 LPM | 최대 5 LPM |
| 운전압력 (bar) | 3.5~4.0 | 3.0 이하 |
| 펌프 종류 | 다이아프램 펌프 | 다이아프램 펌프 또는 수도압 (수도압이 2.5 bar 이상인 경우) |
| 적용 가스 | 공기, O₂, N₂, H₂ (오존은 옵션) | 용도에 맞춰 협의 |

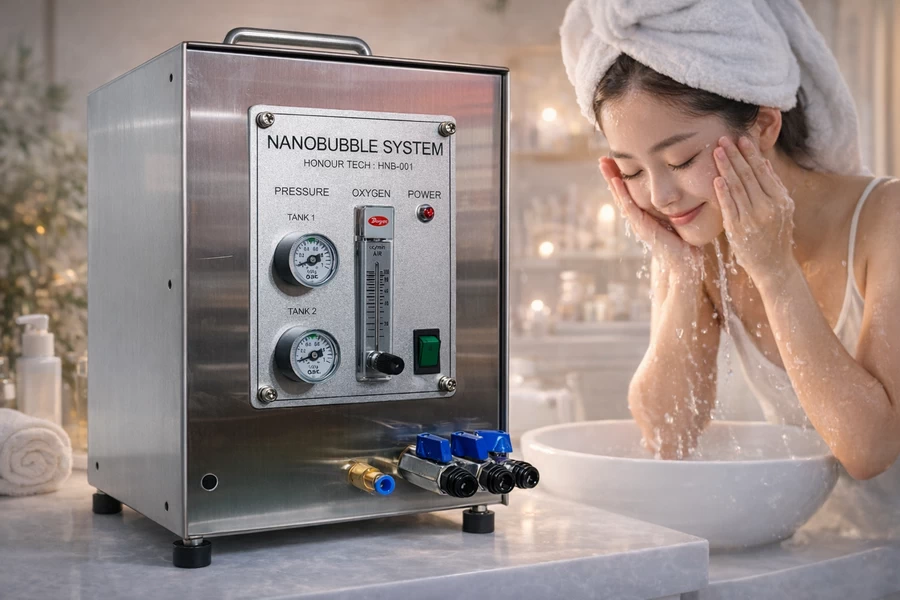

| 주요 용도 | 기능수, 치과 수관 | 스킨케어 (피부과용) |
구성은 용도와 급수 방식을 확인한 뒤 정합니다.
S 시리즈 주요 질의응답
S 시리즈 도입을 검토할 때 주요 기술 문의와 제품 도입 관련 답변을 정리했습니다.
SQN과 SLN은 무엇이 다른가요?
SQN은 소형 고압, SLN은 소형 저압 방식입니다.
SQN은 3.5~4.0 bar에서 최대 3 LPM, SLN은 3.0 bar 이하에서 최대 5 LPM으로 운전합니다. 기능수와 치과 수관에는 SQN, 피부과용 스킨케어에는 SLN을 안내합니다.
펌프 없이 수도압으로 쓸 수 있나요?
SLN은 수도압이 2.5 bar 이상이면 펌프 없이 쓸 수 있습니다.
수도압이 그보다 낮으면 다이아프램 펌프로 구성합니다. SQN은 다이아프램 펌프로 운전합니다.
5 LPM보다 큰 유량이 필요하면 어떻게 하나요?
HQN의 해당 유량 모델을 검토합니다.
HQN의 가장 작은 모델은 0.6 ㎥/hr(10 LPM)입니다. 5 LPM과 10 LPM 사이에는 표준 모델이 없어 용도에 맞춰 협의합니다.

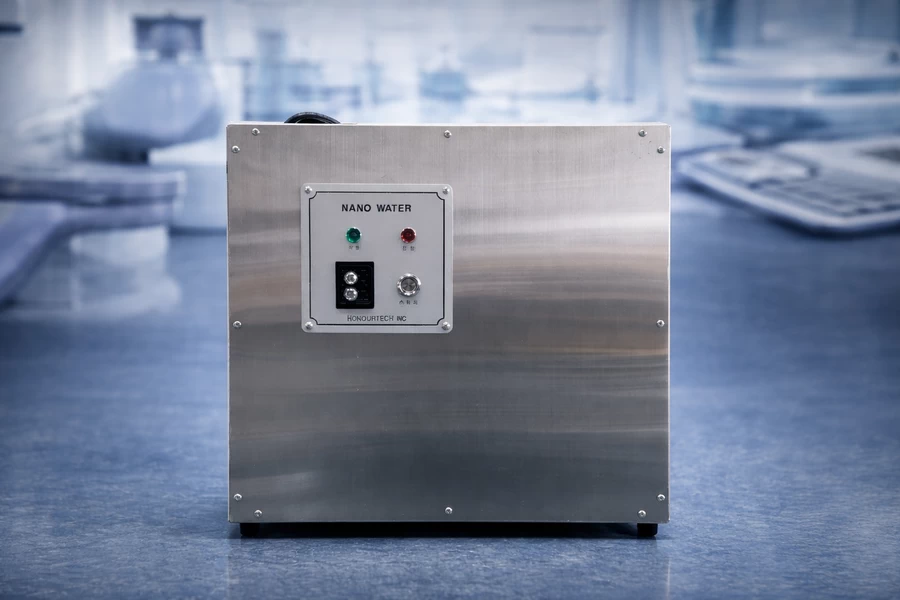

치과 체어는 몇 대까지 연결할 수 있나요?
1대로 최대 20대까지 연결합니다.
타이머로 공급 시간을 조절합니다. 20대를 넘으면 구역을 나눠 2대 이상으로 구성합니다.
어떤 가스를 쓰나요?
SQN은 공기, O₂, N₂, H₂를 쓰며 오존은 옵션입니다.
SLN의 사용 가스는 용도에 맞춰 협의합니다. 가스 공급 장치는 용도에 맞춰 함께 구성합니다.
용도, 필요 유량, 급수 방식과 설치 공간을 알려 주시면 적합한 구성을 검토합니다.
